Затискач апаратний пресований 2А6АП-500-4

Затискач апаратний пресований 2А6АП-500-4

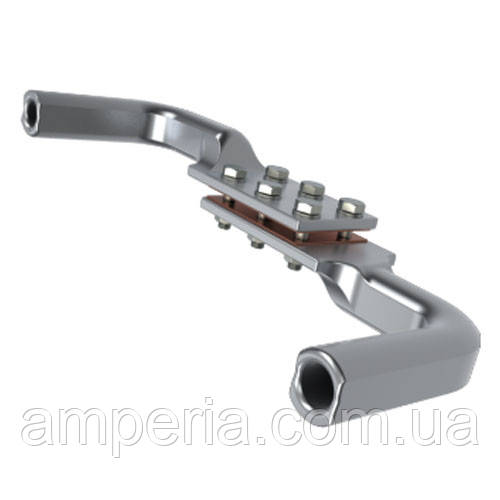

Апаратний порожнистий затискач 2А6АП-500-4 призначений для приєднання двох порожнистих алюмінієвих проводів ПА-500 (переріз 500 мм²) до мідних виводів апаратів, а також для з'єднання проводів у петлях розподільчих пристроїв.

Основні характеристики:

• тип: апаратний затискач для алюмінієвих проводів;
• кількість отворів у контактній лапці: 6;
• матеріал: контактна пластина може бути мідною (метод холодного зварювання) або з термодинамічним нанесенням міді.

Бувають такі варіанти виконання:

• 2А6АП-500-4 – з мідною контактною пластиною, з'єднаною з корпусом затискача методом холодного зварювання під тиском;
• 2А6АП-500-4Т – з термодинамічним способом нанесення міді. Застосування цього способу дозволяє значно збільшити якість електричного контакту затискача та підвищити його службу до 30 років;
• 2А6АП-500-4 (0) – без мідного покриття, для приєднання до алюмінієвих шин.

Розшифрування 2А6АП-500-4:

2 - затискач для приєднання двох проводів;

А – апаратний;

6 – шість отворів у контактній лапці;

А - для алюмінієвих та сталеалюмінієвих проводів;

П - для порожнистих алюмінієвих проводів;

500 – переріз проводу, для якого призначений затискач у квадратних міліметрах;

4 – порядковий номер модифікації затискача, коли підводяться до апарату дроти розташовані паралельно площині контактних лапок.

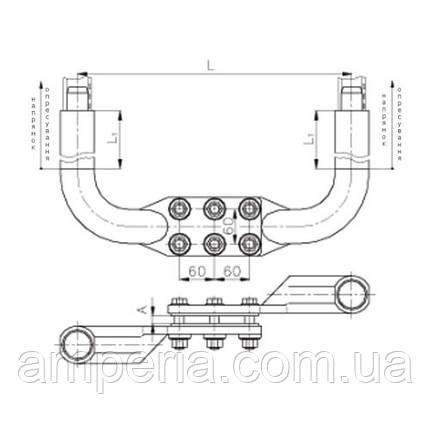

Розміри:

d - 47 мм;

D - 65 мм;

В - 58 мм;

I - 140 мм;

L - 470 мм;

матриця опресування: А-59;

маса - 6,65 кг.
