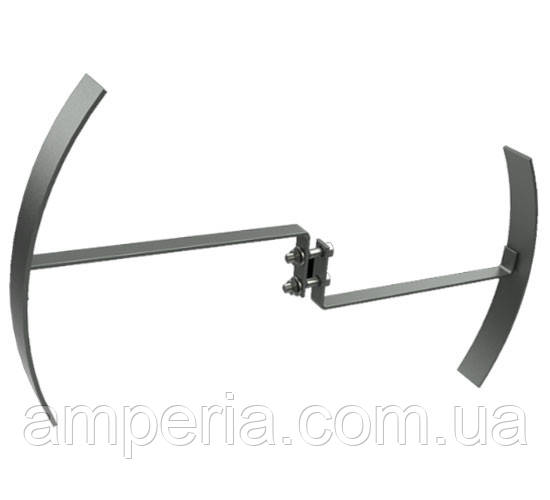

Кільце захисне НКЗ-2/4-1

Кільце захисне НКЗ-2/4-1

НКЗ-2/4-1це захисне кільце, яке використовується в натяжних ізолюючих підвісках повітряних ліній електропередачі 330 кВ і вище. Його основна функція—вирівнювання розподілу рівня падіння напруги по підвісним ізоляторам та захист арматури від коронного розряду.

У підтримувальних ізолюючих підвісках захисні кільця застосовуються на ПЛ напругою 500 кВ і вище у разі використання затискачів типу ПГУ.

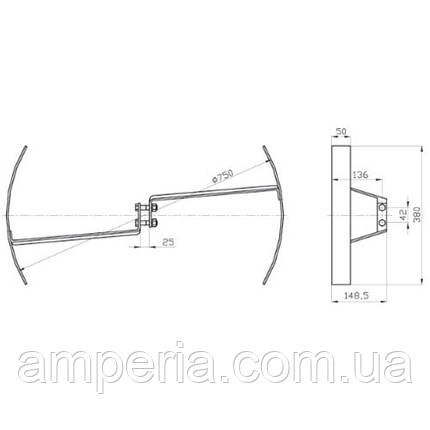

Конструктивні особливості - монтується на вушках У1-12-16, У1-16-20, У1-21-20, УС-7-16, У2-30-24, УС-12-16, УС-16-20, УС-21-20, УС-30-24.

Застосування

Кільце НКЗ-2/4-1 використовується:

• у натяжних ізолюючих підвісках ВЛ 330-1150 кВ;
• для захисту арматури від коронного розряду;
• для вирівнювання розподілу напруги по гірлянді ізоляторів.

Цей екран широко застосовується в енергетичних системах.

Варіанти позначення: кільце захисне ЕЗ500-1А.

Масса - 2,63 кг.
