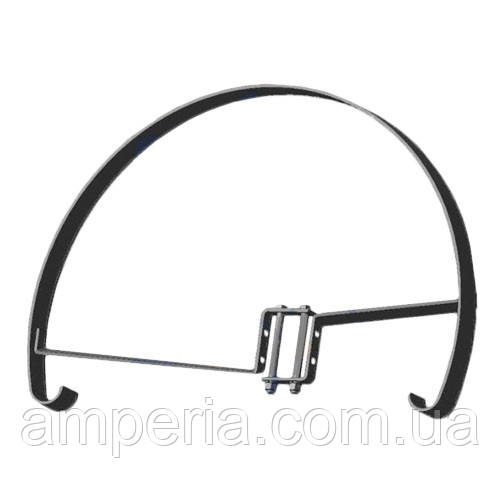

Кільце захисне НКЗ-1-1А

Кільце захисне НКЗ-1-1А

НКЗ-1-1А—це захисне кільце, яке використовується в натяжних ізолюючих підвісках повітряних ліній електропередачі 330 кВ і вище. Його основна функція—вирівнювання розподілу рівня падіння напруги по підвісним ізоляторам та захист арматури від коронного розряду.

У підтримувальних ізолюючих підвісках захисні кільця застосовуються на ПЛ напругою 500 кВ і вище у разі використання затискачів типу ПГУ.

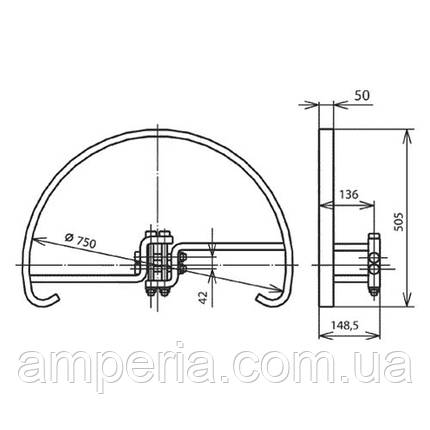

Конструктивні особливості - монтується на вушках У1-16-20, У1-21-20, У1-30-24, УС-16-20, УС-21-20, УС-30-24.

Застосування

Кільце НКЗ-1-1А використовується:

• у натяжних ізолюючих підвісках ВЛ 330-1150 кВ;
• для захисту арматури від коронного розряду;
• для вирівнювання розподілу напруги по гірлянді ізоляторів.

Цей екран широко застосовується в енергетичних системах.

Варіанти позначення: кільце захисне ЕЗ500-6.

Масса - 4,28 кг.
