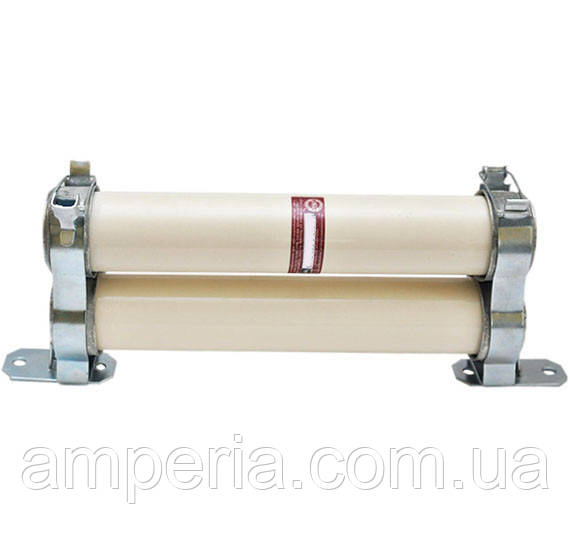

Запобіжник ПК(е) 018-10 У2 10 кВ без індикатора спрацьовування

ПК(е) 018-10 У2 10 кВ без індикатора спрацьовування (номінальний струм 80-125 А)

Запобіжники серії ПКЕ (ПЕ) – це високовольтні плавкі запобіжники, призначені для захисту електричних ланцюгів екскаваторів та інших пересувних електростанцій. Запобіжники призначені для установки в трифазних мережах змінного струму частоти 50 Гц і 60 Гц з номінальною напругою 6 кВ, 10 кВ і 35 кВ. Плавкі запобіжники ПКЕ також використовують для захисту силових трансформаторів.

Основні характеристики:

Номінальна напруга:

• 6 кВ (струм 2-320 А);
• 10 кВ (струм 2-250 А);
• 35 кВ (струм 2-40 А).

Призначення:

• Захист силових трансформаторів;
• Використання в розподільних пристроях;
• Захист пересувних електростанцій.

Кліматичне виконання та категорія розміщення запобіжників – У2, ХЛ2 та Т2 по ГОСТ 15150-69.

Запобіжники повинні експлуатуватися в електроустановках за наступних умов:

– робоча температура навколишнього середовища в залежності від кліматичного виконання:

категорія У2 від -45°C до +45°C;

категорія ХЛ2 від -60°C до +40°C;

категорія Т2 від -10°C до +50°C;

висота над рівнем моря - не більше 1000 м;

робоче положення в просторі - вертикальне, допускається відхилення від вертикалі на 15°.

Конструктивне виконання, діаметр, довжина: 2 патрона, Ø72мм, 468мм.

Розшифрування ПК(е) 018-10 У2 10 кВ без індикатора спрацьовування:

ПКЕ – тип запобіжника, призначений для захисту силових трансформаторів, екскаваторів та пересувних електростанцій.

018 – модельний номер, що визначає конструктивні особливості.

10 – номінальна напруга 10 кВ.

У2 – кліматичне виконання за ГОСТ 15150-69, що означає придатність для експлуатації в умовах помірного клімату.

Без індикатора спрацьовування – запобіжник не має механізму або візуального покажчика, який сигналізує про його спрацювання.

Навколишнє середовище – невибухонебезпечне, не містить струмопровідного пилу, агресивних газів та парів в концентрації, що руйнує метали та ізоляцію.

Запобіжники за умовами експлуатації є вібростійкими та допускають механічні впливи одиничних ударів з прискоренням 3g та тривалістю імпульсу не більше 20 мс, та вібрацію в діапазоні частот від 0,5 Гц до 100 Гц з амплітудою прискорення 1g.

Запобіжники ПКЕ (ПЕ) можуть мати покажчик спрацювання, який сигналізує про розплавлення плавкого елемента. Вони відповідають ДСТУ EN IEC 60282-1:2022 та мають водонепроникне виконання для надійної роботи в складних умовах.

*Граничні відхилення маси можуть коливатися у межах 10%.
