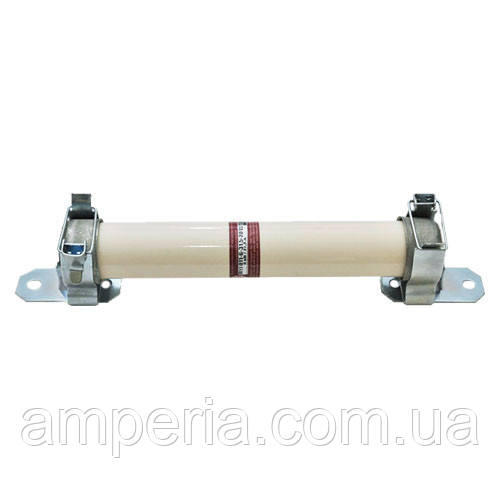

Запобіжник ПК(т) 112-35 У3 35 кВ із індикатором спрацьовування

ПК(т) 112-35 У3 35 кВ із індикатором спрацьовування (номінальний струм 16-20 А)

Запобіжники серії ПКТ (струмообмежуючі)

Запобіжники ПКТ призначені для захисту силових трансформаторів, повітряних та кабельних ліній у мережах змінного струму частотою 50 Гц та 60 Гц з номінальною напругою 6 кВ, 10 кВ та 35 кВ.

Вони входять до класу 2 за ДСТУ EN IEC 60282-1:2022 та можуть без пошкодження відключати струми в діапазоні від мінімального струму відключення до номінального значення.

Основні особливості:

Конструкція: корпус заповнений кварцовим піском, що ефективно гасить електричну дугу під час спрацьовування.

Електрична міцність: амплітудне значення напруги при відключенні:

• 6 кВ – не більше 15 кВ;

• 10 кВ – не більше 25 кВ;

• 35 кВ – не більше 85 кВ.

Кліматичні категорії: запобіжники доступні у виконанні У1, УЗ, ХЛІ, ТЗ відповідно до ГОСТ 15150-69, що визначає температурний діапазон експлуатації:

• Категорія У1, УЗ: від -45°С до +40°С;
• Категорія ХЛІ: від -60°С до +40°С;
• Категорія ТЗ: від +1°С до +45°С.

Патрони запобіжників кліматичного виконання У та ХЛ категорії розміщення 1 та кліматичного виконання Т категорії розміщення 3 є водонепроникненими.

Монтаж: робоче положення – вертикальне, допустиме відхилення від вертикалі до 15°С.

Матеріал корпусу: фарфоровий патрон із металевими ковпачками.

Додаткові можливості: моделі з індикатором спрацьовування оснащені пружинним бойком, який пробиває мембрану при розплавленні плавкого елемента.

Запобіжники ПКТ застосовуються на стороні вищої напруги трансформаторів, де вони мають бути селективно узгоджені із запобіжниками на стороні нижчої напруги. При наявності перевантажувальних струмів, що здатні розплавити елемент, але не досягають мінімального струму відключення, необхідне встановлення додаткових апаратів.

ПК(т) 112-35 У3 35 кВ із індикатором спрацьовування розшифровується:
- ПК(т) – запобіжник струмообмежуючий, призначений для захисту силових трансформаторів, повітряних та кабельних ліній.
- 112 – конструктивне виконання (відповідає певним габаритним розмірам та характеристикам).
- 35 – номінальна напруга запобіжника 35 кВ.
- У3 – кліматичне виконання, що означає експлуатацію в умовах від -45°C до +40°C, відповідно до ГОСТ 15150-69.
- Індикатор спрацьовування – спеціальний механізм, який висувається при розплавленні плавкого елемента, сигналізуючи про його спрацювання.
- Номінальний струм – 16-20 А, - означає діапазон струмів, при яких запобіжник може працювати до моменту спрацювання.

Конструктивне виконання, діаметр, довжина: 1 патрон, Ø72мм, 668мм.

Цей запобіжник використовується у високовольтних електроустановках, має фарфоровий корпус із кварцовим наповнювачем для ефективного гасіння дуги та забезпечує надійний захист від коротких замикань.

*Граничні відхилення маси можуть коливатися у межах 10%.
