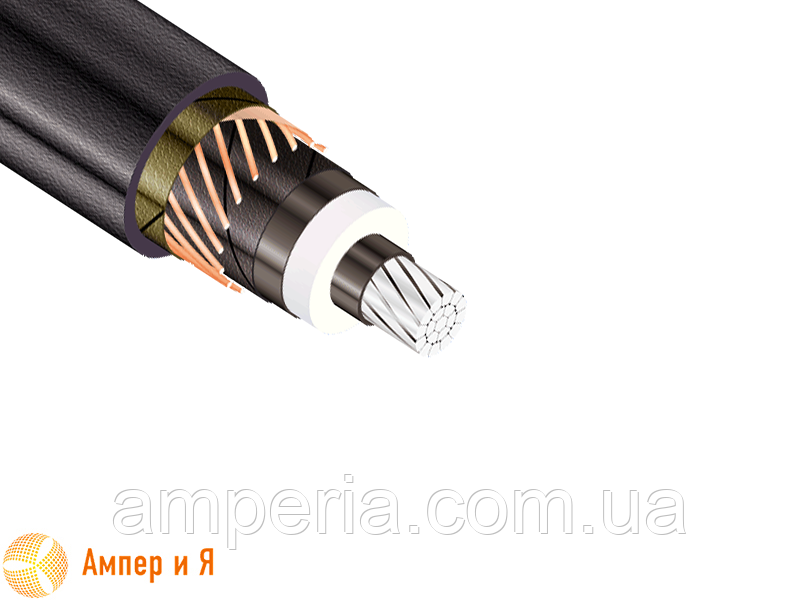

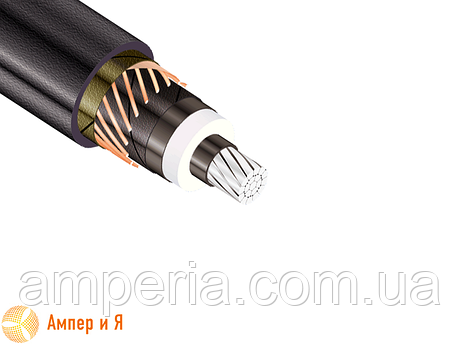

Силовий кабель АПВЭгП-10 1х400/70

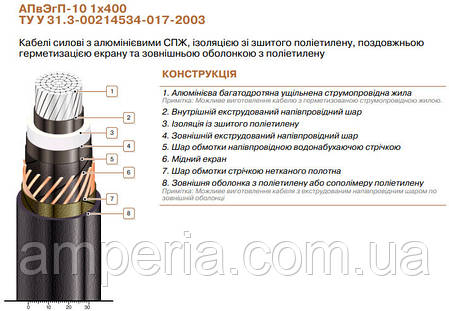

Кабелі силові з алюмінієвими СПЖ, ізоляцією зі зшитого поліетилену, поздовжньою герметизацією екрану та зовнішньою оболонкою з поліетилену.
Кабелі застосовуються для прокладання:
• у землі (траншеях);
• у повітрі, зокрема в кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту.
Технічні вимоги до кабелів відповідають IEC 60502-2.
| Номінальна напруга | кВ | 10 |
| Максимальна напруга | кВ | 12 |
| Число та номінальний переріз струмопровідних жил | мм 2 | 1 x 400 |
| Товщина ізоляції | мм | 3,4 |
| Мінімальний переріз екрана | мм 2 | 70 |
| Допустимий струм короткого замикання екраном мінімального перерізу | кА | 7,1 |
| Максимально допустимий струм короткого замикання по струмопровідній жилі | кА | 37.6 |
| Тривало допустимі струмові навантаження * | ||
| • при прокладанні трикутником у повітрі | А | 673 |
| • при прокладанні площиною в повітрі | А | 769 |
| • при прокладанні трикутником у ґрунті | А | 470 |
| • при прокладанні площиною в ґрунті | А | 466 |
| Рівень часткових розрядів за номінальної напруги, не більш ніж | пКл | 6 |
|
Максимально допустима температура жили: |
||
|
- довгостроково |
° С |
+90 |
|
- в аварійному режимі |
° С |
+130 |
|
- при короткому замиканні |
° С | +250 |
| Діапазон робочих температур | ° С | -60...+50 |
| Мінімальний радіус вигину при прокладанні | мм | 688 |
| Розрахунковий зовнішній діаметр кабелю (довідково)** | мм | 43 |
| Маса кабелю (орієнтовно) | кг/км | 2040 |
Розшифрування несе наступну інформацію:
- 10 — номінальна напруга 10 кВ;
- 400 — номінальний переріз струмопровідної жили;
- 70 — переріз мідного екрана.
| Основні | |
|---|---|
| Виробник | Південкабель |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Гнучка |
| Упаковка | Моток |
| Конструктивні особливості | |
| Кількість жил | 1 |
| Наявність ізоляції | Так |
| Користувацькi характеристики | |
| Переріз жили | 400 кв.мм |
- Ціна: 1 371,20 ₴/м
