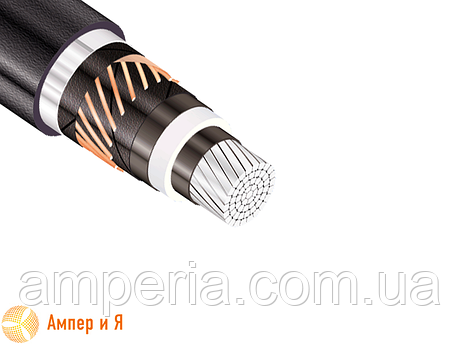

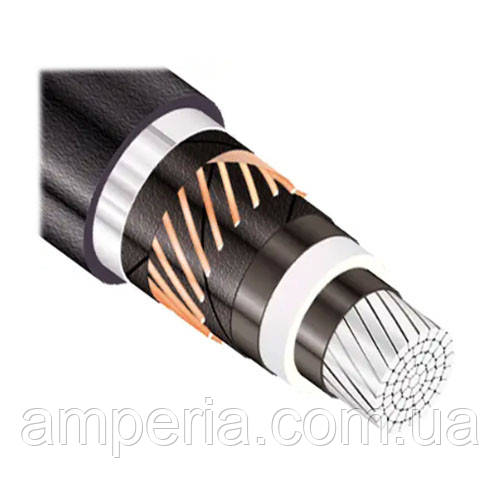

Силовий кабель АПвЭгаПу-20 1х630/95

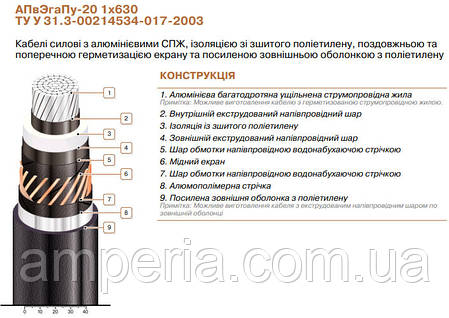

Кабелі силові з алюмінієвими СПЖ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену.
Технічні вимоги до кабелів відповідають IEC 60502-2.
Кабелі застосовуються для прокладання:
• у землі (траншеях);
• у сирих, частково затоплюваних приміщеннях;
• у ґрунтах з підвищеною вологістю;
• у несудноплавних водоймах;
• на складних ділянках трас, відповідно до ЕТУ.
• у повітрі, у т.ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту.
| Номінальна напруга | кВ | 20 |
| Максимальна напруга | кВ | 24 |
| Число та номінальний переріз струмопровідних жил | мм 2 | 1 x 630 |
| Товщина ізоляції | мм | 5,5 |
| Мінімальний переріз екрана | мм 2 | 95 |
| Допустимий струм короткого замикання екраном мінімального перерізу | кА | 7,1 |
| Максимально допустимий струм короткого замикання по струмопровідній жилі | кА | 59 |
| Тривало допустимі струмові навантаження * | ||
| • при прокладанні трикутником у повітрі | А | 907 |
| • при прокладанні площиною в повітрі | А | 1001 |
| • при прокладанні трикутником у ґрунті | А | 593 |
| • при прокладанні площиною в ґрунті | А | 584 |
| Рівень часткових розрядів при номінальній напрузі, не більш | пКл |
6 |
|
Максимально допустима температура жили: |
||
|
- довгостроково |
° С |
+90 |
|
- в аварійному режимі |
° С |
+130 |
|
- при короткому замиканні |
° С | +250 |
| Діапазон робочих температур | ° С | -60...+50 |
| Мінімальний радіус вигину при прокладанні | мм | 896 |
| Розрахунковий зовнішній діаметр кабелю (довідково)** | мм | 56 |
| Маса кабелю (орієнтовно) | кг/км | 3330 |
Розшифрування несе наступну інформацію:
- 20 — номінальна напруга 20 кВ;
- 630 — номінальний переріз струмопровідної жили;
- 95 — переріз мідного екрана.
| Основні | |
|---|---|
| Виробник | Південкабель |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Гнучка |
| Упаковка | Моток |
| Конструктивні особливості | |
| Кількість жил | 1 |
| Наявність ізоляції | Так |
| Користувальницькі характеристики | |
| Переріз жили | 630 кв.мм |
