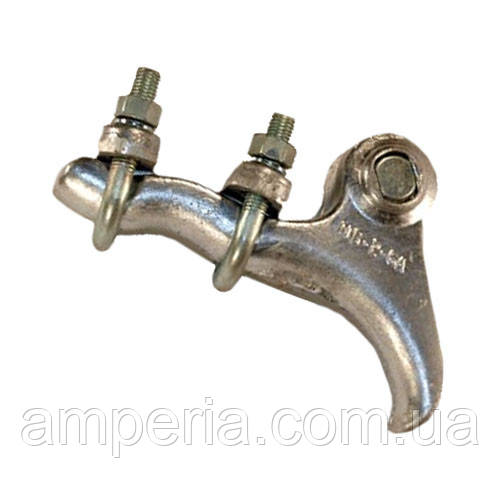

Затискач натяжний болтовий НБ-2-6А

Затискач натяжний болтовий НБ-2-6А

Використовується для прикріплення натягнутого алюмінієвого або мідного дроту до ізоляторних гірлянд повітряної лінії електропередачі. Механічна міцність, достатня для нормального функціонування затискача натяжного НБ-2-6А, зберігається і в умовах динамічних навантажень.

Затискачі натяжні болтові складаються з корпусу, болтів і плашок. Корпус виготовляється із алюмінієвого сплаву, болти виготовляються зі сталі. Плашки виготовляються з ковкого чавуну або сталі, також є алюмінієві плашки для зниження магнітних втрат на затискачах (дає змогу знизити втрати в 3-4 рази, порівнюючи зі сталевими). Дріт вкладається в корпус затискача та закріплюється U-подібними болтами та плашками. Міцність закладення болтових затискачів досягає 98% міцності дроту.

Дві основні конструкції болтових затискачів: з болтами з боку петлі та з боку прольоту. Затискачі з болтами, розміщеними з боку прольоту, також виготовляються з антивібраційним бандажем — додатковим болтовим кріпленням, розташованим із боку петлі. У затискачах із кріпленням дроту з боку петлі є проблема переламування дроту внаслідок «пляски».

Болтові затискачі застосовуються на LEP 6-110 кВ для дротів перерізом до 240 квадратних міліметрів.

Зараз на LEP застосовуються такі типи болтових затискачів:

стара серія НБ (затискачі з 3,4,5, 7 U-подібними болтами, один із них є антивібраційним бандажем, у семиболтовому затискачі їх два), НБН

і нова серія НБ (затискачі з 2,3 і4 болтами, розташованими з боку петлі).

Розміри та технічна характеристика:

Марка за ГОСТ 839-80 - А95;

Міцність закладення дроту - 13,2 кН;

Руйнівне навантаження - 57 кН;

Маса-1,167 кг.
