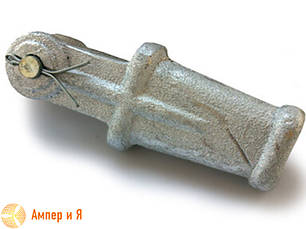

Затискач натяжний клиновий НКК-1-1Б

Затискач натяжний клиновий НКК-1-1Б

З використанням клинового затискача натяжного НКК-1-1Б здійснюється підвішування натягнутих електросилових дротів до ізоляторних гірляндів. Крім того, вироби застосовуються для закріплення грозозахисних тросів на опорах повітряних ліній електропередачі (ВЛ). Затискач натяжний НКК-1-1Б — надійний спосіб прикріплення дротів ВЛ до ізолювальних підвісків.

Затискач натяжний клиновий НКК-1-1Б призначений для кріплення сталеалюмінієвих дротів перерізом 10-50 кв. мм і сталевих дротів (тросів) перерізом 25-90 кв. мм до натяжних ізолювальних підвісків анкерно-вуглових опор. Також можливе застосування цього затискача для ізольованих дротів СІП-3 зі зняттям ізоляції на місці монтажу.
Затискач застосовується на лініях 35-330 кВ і входить до складу стандартних натяжних ізолювальних підвісок як базовий натяжний затискач для кріплення сталеалюмінієвих дротів.
Затискач НКК-1-1Б зараз виготовляється з універсальним клином, який підходить для кріплення сталеалюмінієвих дротів і сталевих тросів.
Монтаж затискача НКК-1-1Б не вимагає розрізання сталеалюмінієвих дротів.
Затискач призначений для кріплення таких дротів і канатів: АС10/1,8, АС16/2,7, АС25/4, 2, АС35/6,2, АС50/8,0, С35, С50, С70.

Принцип роботи затискача ґрунтується на заклинюванні дроту в корпусі затискача за допомогою спеціального клина. Корпус і клин виготовляються з ковкого чавуну. Є 2 типи таких затискачів: НКК і НК. У затискачі НКК провід пропускають через корпус і вигинають петлею, у яку вкладають клинь-кавун і заклинюють петлю в затискачі. У затискачі НК дріт вкладається в корпус і заклинюється трикутним клином. Затискачі НК застосовуються на LEP 10-35 кВ, рідше — 110 кВ. Затискачі НКК застосовуються на LEP 6-10 кВ і для кріплення грозозахисних тросів.

Розміри та технічна характеристика

Марка за ГОСТ 839-80 — АС10-1,8

Руйнівне навантаження — 60 кН

Маса-0,8 кг
