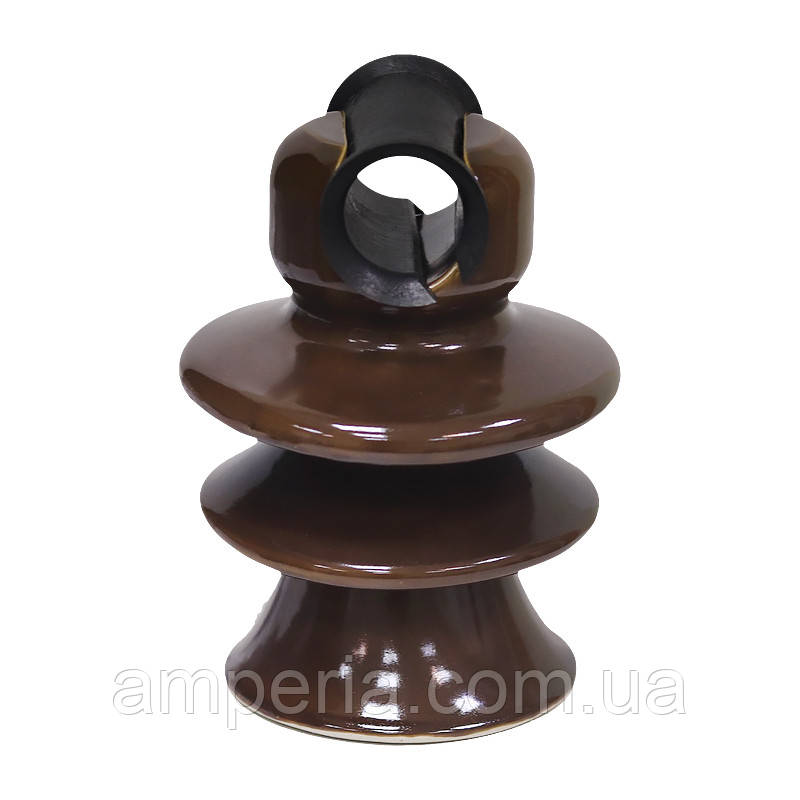

Ізолятор ШФ-20Г1

Ізолятор ШФ-20Г1 призначений для ізоляції та кріплення проводів серії СІП у лініях електропередачі, далі ЛЕП, напругою 10 кВ; 20 кВ та частотою до 100 Гц. Монтаж даних ізоляторів, як правило, проводиться на гаки діаметром 20 мм та 22 мм та ковпачки серії К-6, К-7 або К-10. Також даний вид ізоляторів застосовується для виготовлення роз'єднувачів типу РЛН і РЛНЗ, для роз'єднання.  Роз'єднувачі РЛН(з), гаки та ковпачки також можна замовити на сайті нашої компанії або зателефонувавши до відділу продажу.

Основні технічні характеристики:

• номінальна напруга: 20 кВ;
• пробивна напруга в ізоляційному середовищі: 180 кВ;
• імпульсна напруга, що витримується: 135 кВ;
• напруга, що витримується при частоті 50 Гц у сухому стані: 85 кВ;
• напруга, що витримується при частоті 50 Гц під дощем: 65 кВ;
• довжина шляху витоку: не менше 400 мм;
• механічне руйнівне навантаження при згині: не менше 13 кН;
• діаметр штиря кріплення ізолятора: 22 мм;
• маса: 3,75 кг.
