Кабель АПвБбШп 4x70

Кабель силовий з алюмінієвими ТПЗ, з ізоляцією зі зшитого поліетилену, броньований сталевими оцинкованими стрічками, із захисним шлангом із поліетилену.

 Виробник:     ПАТ "Завод"Южкабель"

 Марка:           АПВББШп

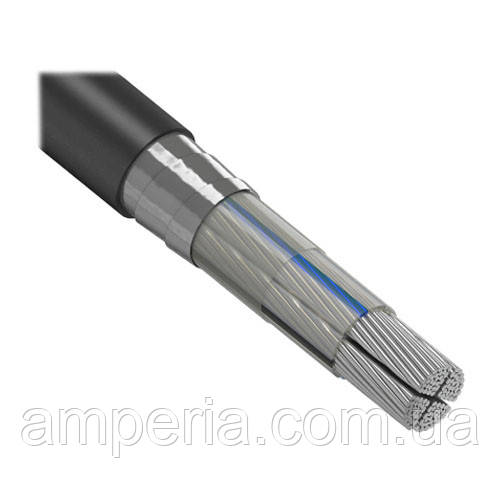

Конструктивні характеристики товару:

1*: Алюмінієва струмопровідна жила

2*: Ізоляція зі зшитого поліетилену.

3*: Джгут із ПВХ пластикату

4*: Поясна ізоляція із ПВХ пластикату

5*: Броня з двох сталевих оцинкованих стрічок

6*: Випресований захисний шланг із поліетилену.

Кабель АПвБбШп 4x70 застосовується для прокладання:

• у каналах, тунелях, колекторах, у землі (траншеях), в умовах агресивного середовища;

• у місцях, де можливі механічні на кабель, в т.ч. незначні зусилля, що розтягують.

Виробник: ПАТ "Завод"Южкабель"

Норматина документація: ТУ У 31.3-00214534-048:2007

Матеріал струмопровідної жили: Алюмінієва жила

Кількість струмопровідних жил: 4

Перетин струмопровідних жил, мм²:         70

Марка:            АПВББШп

Тип ізоляції: зшитий поліетилен з бронею

Форма проводу-кабелю: Круглий

Номінальна напруга, кв: 1

Число та номінальний переріз струмопровідних жил, мм²: 4x70

Товщина фазної ізоляції, мм:           1.1

Допустимі струмові навантаження в повітрі при змінному струмі, А: 188

Допустимі струмові навантаження в ґрунті при змінному струмі, А: 181

Максимально допустима температура жили довго, С: +90

Максимально допустима температура жили в аварійному режимі: +130

Максимально допустима температура жили за короткого заміканну, °C:       +250

Діапазон робочих температур, С: від - 60 ° С до + 50 ° С.

Мінімальний радіус вигину при прокладанні, мм: 300

Розрахунковий зовнішній діаметр (довідково)**, мм: 40

Маса (орієнтовно), кг/км: 1860

Розрахункова будівельна довжина та маса брутто: Упаковка/Тара • Довжина • Маса: № 16а: 630 • 1.4 № 18: 720 • 1.8 № 20: 1160 • 2.8

При замовленні будівельну довжину виробу необхідно узгоджувати з виробником * Довго допустимі струмові навантаження розраховані під час роботи у чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К •м/Вт, глибина прокладки у ґрунті 0.7 м ** Зовнішній діаметр може перевищувати розрахунковий на величину до 10
