Траверсу ТМЗ022
Траверсу ТМЗ022

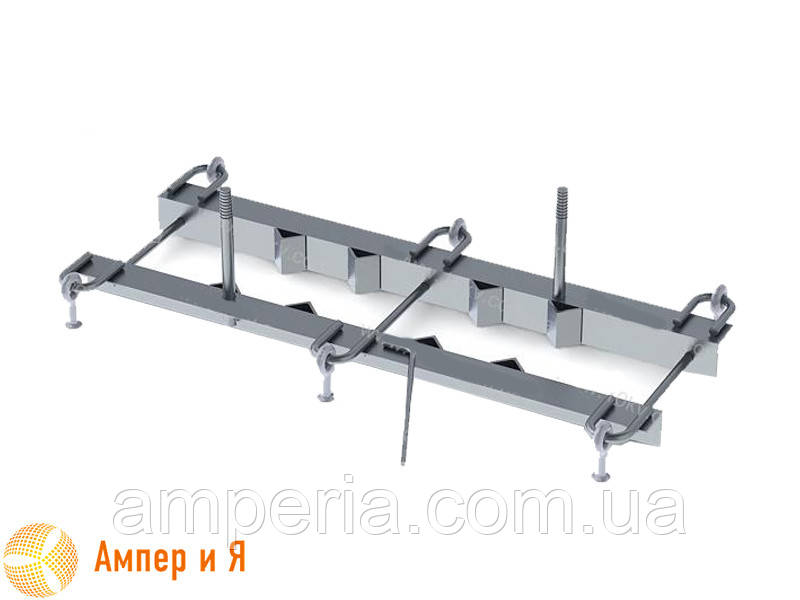

Траверса ТМЗ022 призначена для комплектації анкерних А10-1 (2хСК105)-1, А10-1 (2хСК120)-1, кінцевих опор К10-1(2хСК105)-1, К10-1(2хСК120)-1 і перехідних анкерних опор ПА10-1(2хСК105)-1, ПА10-1(2хСК120)-1 та інших типів опор на базі конків серії СК заввишки 10,5 і 12 метрів. Траверса виготовляється згідно з робочим кресленням 180.2н/5-17 типів проєкту 180.2н і застосовується для ліній СІП-3 6, 10 кВ з ізольованими дротами.
На траверси цього типу встановлюються ізолятори французької фірми Sicame типу PSI15CE. У разі встановлення на траверсу ізоляторів вітчизняного виробництва типу ЛК-70-10 або ЛК-70-20, у петлі траверси може додатково встановлюватися сережки СРС-7-16.
Особливості
|
позиція |
Найменування деталі |
Кількість |
Маса, кг |
|
1 |
Куточок 70х70х5 |
2 |
20,05 |
|
2 |
Куточок 45х45х5 |
4 |
|
|
3 |
Круг 16 |
6 |
|
|
4 |
Круг 10 |
1 |
|
| 5 | Круг 22 | 2 | |
| 6 | Болт М16х280 | 4 | |
| 7 | Гайка М16 | 4 | |
| 8 | Шайба 16 | 4 | |
| 9 | Сережки СРС-7-16 | 6 |
Варіанти позначення: траверса ТМз-022, TM3022, TM-3022
Ціни наведені в розглянутих цілях.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Тип арматури для ЛЕП | Траверси |
- Ціна: Ціну уточнюйте
