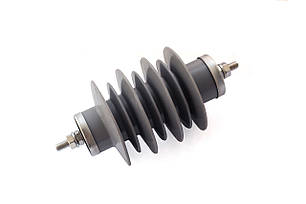

Обмежувач перенапруги ОПН-10/12/10/400 УХЛ1

Обмежувач перенапруження ОПНп-10/12/10/400 УХЛ1

Обмежувачі перенапруги нелінійні ОПНп-10/12/10/400 УХЛ1 призначені для захисту електрообладнання від комутаційних і атмосферних перенапруг у мережах із ізольованою або компенсованою нейтраллю класу напруги 10 кВ змінного струму частотою 50 Гц.
Конструктивно обмежувачі ОПН-п на 10 кВ виготовлені у формі колонки варісторів у полімерному герметичному вологонепроникному корпусі, укріпленому металевими фланцями.
Обмежувачі перенапруг пожежо- та вибухобезпечні, максимальний витримуваний струм короткого замикання — 20 кА. Витримують механічне навантаження від тяження проводів у горизонтальному напрямку не менш ніж 300 Н.

Розшифрування маркування (означення) ОПНп-10/12/10/400 УХЛ2: ОПНп - 10 / 12 / 10 / 400 УХЛ1

• ОПНп — Обмежувач Перенапруг Нелінійний у полімерному корпусі.
• 10 — Клас напруги мережі, кВ.
• 12 — Найбільша тривала допустима робоча напруга Uнро, кВ.
• 10 — Номінальний розрядний струм, кА.
• 400 — Струм пропускної здатності ОПН, А.
• УХЛ — Кліматичне виконання й категорія розміщення за ГОСТом 15150-69:
  • УХЛ — помірний холодний клімат,
  • 1 — для експлуатації на відкритому повітрі,
  • 2 — для експлуатації всередині приміщень.
  • У позначенні ОПН допускається не вказувати кліматичне виконання й категорію розміщення.

Переваги обмежувачів ОПНп

• Постійне під'єднання до обладнання, що захищається.
• Високий рівень обмеження всіх типів перенапруг.
• Безінерційне відстеження перепадів напруги.
• Малий час спрацьовування ОПНп у разі перенапруги.
• Стабільність характеристик упродовж усього терміну експлуатації.
• ОПНп не вимагають обслуговування, не пошкоджуються під час транспортування та зберігання.
• Висока надійність під час експлуатації.
• Стійкість до атмосферних опадів і забруднень.
• Мала вага та габаритні розміри.
• Глибокий рівень обмеження всіх типів перенапруг.
• Немає струму, що супроводжує, після згасання хвилі перенапруги.
• Простота конструкції та висока надійність в експлуатації.
• Стабільність характеристик і стійкість до старіння.
• Здатність до розсіювання великих енергій.

Обмежувачі ОПНп застосовуються для захисту:

• електрообладнання підстанцій відкритого та закритого типу;
• повітряних ліній електропередач;
• кабельних мереж;
• генераторів, синхронних компенсаторів і електродвигунів мереж власних потреб електростанцій і промислових підприємств;
• батарей статичних конденсаторів і фазокоменсувальних пристроїв;
• обладнання електрорухомого складу;
• контактної мережі змінного та постійного струму електрифікованих залізниць;
• пристроїв електропостачання електрифікованих залізниць;
• електрообладнання спеціалізованих промислових підприємств (хімічної, нафтової, газової та ін. промисловості).
